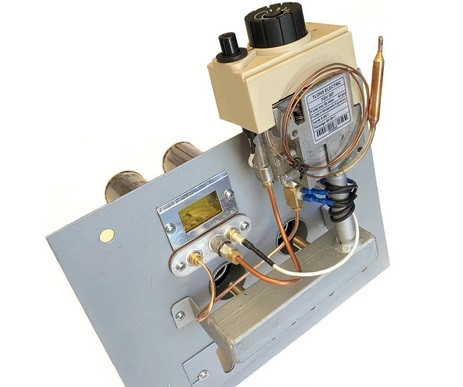

Газопальниковий пристрій Вакула 20 кВт TVG

Пристрої газопальникові для печей з мікрофакельними пальниками, Вакула(до 150 кв. м.) ГГУ з автоматикою  і мікрофакельними пальниками(«BRAY», Великобританія, «Polidoro», Італія) призначені для спалювання газу в побутових опалювальних апаратах(котлах) з водяним контуром і водонагрівачах, а також для автоматичного регулювання і контролю за їх роботою. Автоматика 630 EUROSIT не вимагає електроживлення і виконує функції пуску, регулювання та безпеки. Автоматика 630 EUROSIT забезпечує: • автоматичне підтримання заданої температури теплоносія; • автоматичне вимикання пристрою при раптовому відключенні газу; • автоматичне вимикання пристрою при відсутності тяги або при зворотній тязі; • можливість роботи пристрою при зниженому тиску газу; дозволяє проводити: • розпалювання запальника за допомогою п'єзоелектричного пристрою; • регулювання температури теплоносія від 40 до 90 °С; має можливість налаштування: • максимального потоку газу; • мінімального потоку газу; • потоку газу до запальнику. Застосування в даному газопальниковому пристрої мікрофакельні пальників з жаростійкої нержавіючої сталі забезпечує: • більш повне згоряння газу; • зменшення викиду шкідливих речовин в атмосферу; • зменшення інтенсивності відкладення сажі в димоході; • надійність роботи пальників на протязі всього терміну експлуатації.

Пристрій забезпечений приладом автоматичного управління газовим клапаном .
Газовий клапан  не вимагає електроживлення.
Газовий клапан дозволяє проводити:
― розпалювання запального пальника за допомогою п'єзоелектричного елемента;
― регулювання температури теплоносія від 40 °З до 90 °З;
― регулювання максимального потоку газу;
― регулювання мінімального потоку газу;
― регулювання потоку газу до запального пальника;
і забезпечує:
― автоматичне підтримання заданої температури теплоносія;
― автоматичне відключення приладу при раптовому відключенні газу;
― автоматичне відключення приладу при відсутності тяги і при зворотній тязі;
― можливість роботи приладу при зниженому тиску газу.
Застосування в приладі мікрофакельних горілок з нержавіючої сталі забезпечує:
― економію газу до 20 % в порівнянні із звичайними горілками;
― зменшення викидів СО в атмосферу;
― зменшення інтенсивності осідання сажі в димарі;
― надійність роботи горілки протягом всього терміну експлуатації.

---------------------------------------------------------------------------------------------------------------------------------------------------------

Опис

Газопальниковий пристрій ВАКУЛА-16 використовується для модернізації та заміни в старих печах. Номінальна теплова потужність пристрою становить 16 кВт. Основні елементи пристрою: газовий клапан  і дві мікрофакельні трубчасті пальника POLIDORO.

Використання мікрофакельних трубчастих пальників дозволяє підвищити ККД котла на 20% у порівнянні з використанням звичайних трубчастих пальників. Газовий клапан 630 EUROSIT забезпечує кілька ступенів захисту.
Технічні характірістіки

Основна панель рівна з відбивачем
Газовий клапан
Розташування газового клапана
газовий клапан розташований так, що регулювальна ручка спрямована вгору
Тип і кількість основних пальників
мікрофакельний трубчаста пальник, 2 шт

Номінальна теплова потужність 10/16/20 кВт


Необхідна глибина топки, не менш 28 см


Витрата газу при номінальній тепловій потужності, не більше
- Природного 1,8 м3 / рік
- Зрідженого * 1,4 кг / рік


Номінальний тиск газу 1274 Па


Тип палива природний газ


Температура нагріву теплоносія від 40 ° C до 90 ° C


Приєднувальний розмір для підключення до газопроводу
G1 / 2-B
